21世纪初期可控硅在直流电梯（ OTIS E411）和交流调速电梯迅达(M-B DS、OTIS TOEC40）等电梯中得到广泛应用，随着科学技术的不断发展，逐渐被IGBT管所取代，但是电气控制中，由于它可调压大电流无触点开关的特性，所以任然被用在电梯一些电子板的无触点输出控制接口电路上，电梯执业人员在维护修理时有必要对其性能和工作原理及损坏有一个正确的判断。

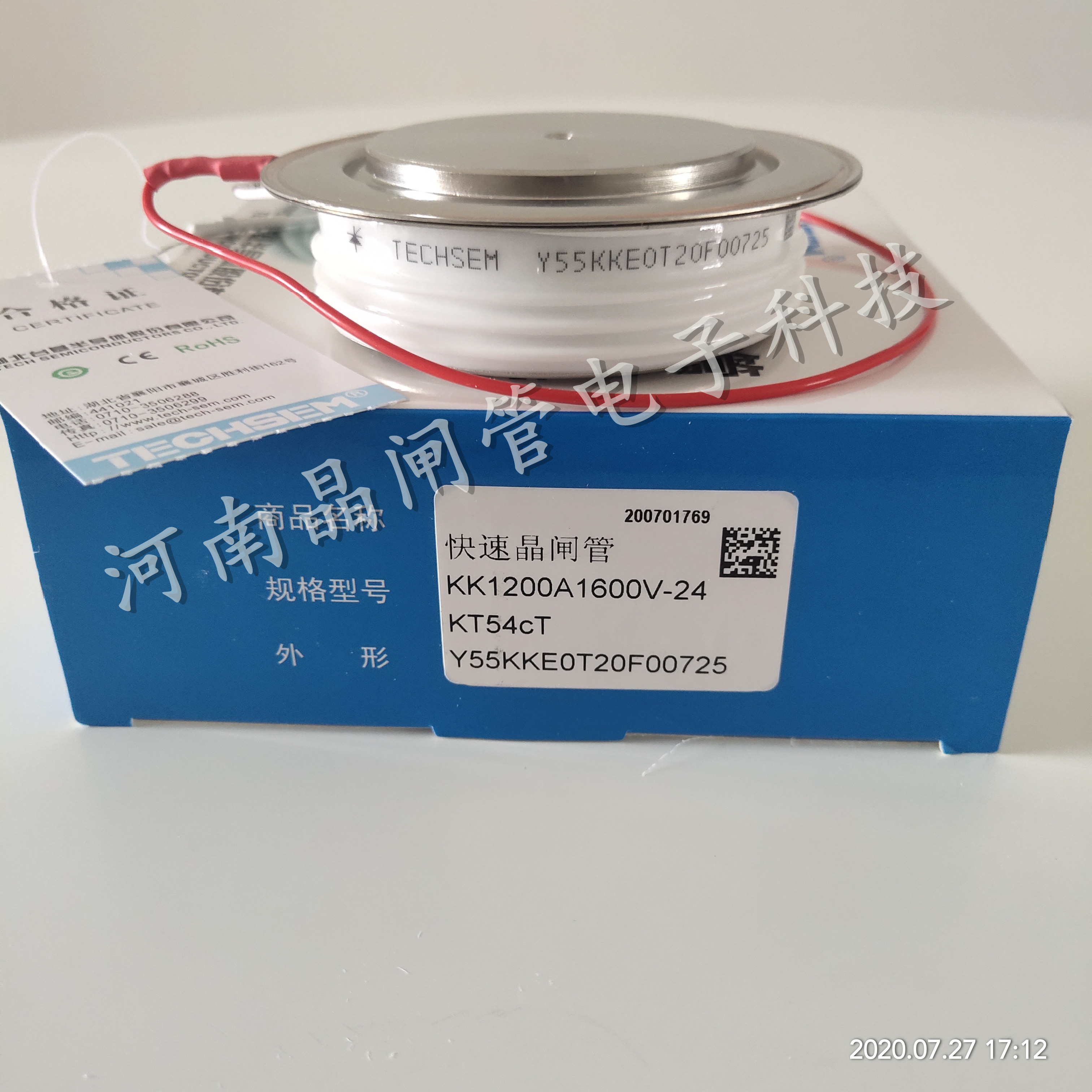

可控硅的封装和外型
可控硅的内部结构
可控硅的极性定义
G：Gate 触发极（栅极、门极）
A：Anodic 阳极
K：Cathodic 阴极
单向可控硅是由三个PN结的半导体材料构成。
可控硅有三个电极：阳极（A）、阴极（K）和控制极（G）
从等效电路上看，阳极（A）与控制极（G）之间是两个反极性串联的PN结，控制极（G）与阴极（K）之间是一个PN结。
可控硅接通和断开的条件
单向可控硅的导通需要两个条件：
1：A、K 之间加正向电压；
2：G、K 之间输入一个正向触发电流信号，无论是直流或脉冲信号。
若欲使可控硅关断，也有两个关断条件：
1：使正向导通电流值小于其工作维持电流值；
2：使 A、K 之间电压反向。
测量方法
根据PN结的单向导电特性，将指针式万用表选择适当的电阻档，测试极间正反向电阻（相同两极，将表笔交换测出的两个电阻值），对于正常的可控硅，G、K之间的正反向电阻相差很大；G、K分别与A之间的正反向电阻相差很小，其阻值都很大。 根据PN结的单向特性性就可判定出可控硅的极性。
极性判断测量方法
用万用表R×1K档测量可控硅极间的正反向电阻，选出正反向电阻相差很大的两个极，其中在所测阻值较小的那次测量中，黑表笔所接为控制极（G），红表笔所接的为阴极 （K），剩下的一极就为阳极（A）。通过判定可控硅的极性同时也可定性判定出可控硅的好坏。
单向可控硅和双向可控硅
可控硅分为单向可控硅和双向可控硅
单向可控硅有阴极（K）、阳极（A）、控制极（G）
双向可控硅在测试中任何两极间的正反向电阻都较小。
双向可控硅的测量
双向可控硅等效于两只单向可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T1极，其中一只单向可控硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）
单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），对于单向可控硅可能是A、K或G、A极也可能是T2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅，且红笔所接为K极，黑笔接的为G极，剩下即为A极。
若正、反向测量，指示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。
|
